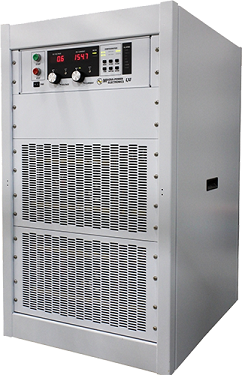

MS系列可编程直流电源
■ 80种型号规格
■ 功率输出范围: 30kW-75kW
■ 电压输出范围: 0-18VDC至0 - 4000VDC
■ 电流输出范围: 0-7.2ADC至0-4500ADC
■ 标准37-pin光隔离数字&模拟用户接口
■ 前面板输出电压&电流显示: 含无段变速旋钮调整输出
■ 高工作效率: 满载下最高达 88% 效率
■ 标配RS232接口
选件：
■ 高压隔离输出 (+ISO)
■ 电压快速变化 (+HS)
■ IEEE 488.2 GPIB接口 (+GPIB)
■ 以太网络接口 (+LXI)
■ 光伏模拟控制软件 (+PPPE)
■ RS485接口 (+RS485)
■ UID47通用接口 (+UID)
■ USB接口 (+USB)
■ 水冷组件 (+WC)
|
型号规格 |
||||||
|
|
30kW |
45kW |
60kW |
75kW |
纹波mVrms |
效率 |
|
电压VDC |
电流ADC |
|||||
|
16 |
1800 |
2700 |
3600 |
4500 |
35 |
86 |
|
20 |
1500 |
2250 |
3000 |
3750 |
40 |
86 |
|
25 |
1200 |
1800 |
2400 |
3000 |
40 |
86 |
|
32 |
900 |
1350 |
1800 |
2250 |
40 |
86 |
|
40 |
750 |
1125 |
1500 |
1875 |
40 |
87 |
|
50 |
600 |
900 |
1200 |
1500 |
50 |
87 |
|
60 |
498 |
747 |
996 |
1245 |
60 |
87 |
|
80 |
372 |
558 |
744 |
930 |
60 |
87 |
|
100 |
300 |
450 |
600 |
750 |
60 |
87 |
|
125 |
240 |
360 |
480 |
600 |
100 |
87 |
|
160 |
186 |
279 |
372 |
465 |
120 |
87 |
|
200 |
150 |
225 |
300 |
375 |
125 |
87 |
|
250 |
120 |
180 |
240 |
300 |
130 |
88 |
|
300 |
96 |
144 |
192 |
240 |
160 |
88 |
|
375 |
78 |
117 |
156 |
195 |
170 |
88 |
|
400 |
72 |
108 |
144 |
180 |
180 |
88 |
|
500 |
60 |
90 |
120 |
150 |
220 |
88 |
|
600 |
48 |
72 |
96 |
120 |
250 |
88 |
|
800 |
36 |
54 |
72 |
90 |
300 |
88 |
|
1000 |
30 |
45 |
60 |
75 |
350 |
88 |
|
1250 |
24 |
36 |
48 |
60 |
375 |
88 |
|
1500 |
19.8 |
27.7 |
39.6 |
49.5 |
400 |
88 |
|
2000 |
15.0 |
22.5 |
30.0 |
37.5 |
450 |
88 |
|
3000 |
9.6 |
14.4 |
19.2 |
24.0 |
500 |
88 |
|
4000 |
7.2 |
10.8 |
14.4 |
18.0 |
550 |
88 |
|
输入参数 |
||||
|
|
30kW |
45kW |
60kW |
75kW |
|
208Vac 3Φ |
108 A |
162 A |
216 A |
270 A |
|
380Vac 3Φ |
60 A |
90 A |
120 A |
150 A |
|
440Vac 3Φ |
54 A |
81 A |
108 A |
135 A |
|
频率 |
50 Hz - 60Hz (操作范围45 Hz -60 Hz) |
|||
|
功率因数 |
> 0.92 (三相，最大功率) |
|
输出参数 |
||
|
纹波 |
见型号规格表 |
|
|
线性调整率 |
电压: ± 0.004% F.S. |
|
|
电流: ± 0.02% F.S. |
||
|
负载调整率 |
电压: ± 0.01% F.S. |
|
|
电流: ± 0.04% F.S. |
||
|
负载响应 |
2ms, ±1%,负载变化50%-100%或100%-50% |
|
|
效率 |
≥ 86%，满载，见型号规格表 |
|
|
8小时稳定度 |
±0.1%，开机30分钟后 |
|
|
隔离 |
一般规格 |
最大输入隔离电压：±2500VAC |
|
最大输出隔离电压：±1000VDC(输出电压≤1000VDC时) |
||
|
+ISO选件 |
最大输出隔离电压：2000VDC+VO/2 (输出电压≥1000VDC，或选用ISO选件时)，VO：各型号输出满量程电压 |
|
|
最大斜率 |
一般规格 |
100ms，输出电压0-63% |
|
100ms，输出电流0-63% |
||
|
+HS选件 |
4ms，输出电压0-63% |
|
|
8ms，输出电流0-63% |
||
|
带宽 |
一般规格 |
3HZ，遥控模拟电压编程 |
|
2HZ，遥控模拟电流编程 |
||
|
+HS选件 |
60HZ，遥控模拟电压编程 |
|
|
45HZ，遥控模拟电流编程 |
|
物理参数 |
||
|
功率 |
尺寸( H"×W"×D" ) |
重量 |
|
30kW |
38.5×22×29(97.79×55.58×73.66 cm) |
280 lbs (127.01kg) |
|
45kW |
38.5×22×29(97.79×55.58×73.66 cm) |
395 lbs (179.17kg) |
|
60kW |
38.5×22×29(97.79×55.58×73.66 cm) |
510 lbs (231.33kg) |
|
75kW |
49×22×29(124.46×55.58×73.66 cm) |
645 lbs (297.57kg) |
|
控制参数 |
|
|
电压可编程准确度 |
± 0.075% F.S. |
|
过压可编程准确度 |
± 0.075% F.S. |
|
电流可编程准确底 |
± 0.075% F.S. |
|
过流可编程准确度 |
± 0.075% F.S. |
|
电压回读准确度 |
± 0.2% F.S. |
|
电流回读准确度 |
± 0.2% F.S. |
|
外部模拟编程电压 |
0-10VDC |
|
外部模拟输出阻抗 |
电压输出100Ω，电流输出100Ω，10VDC 1Ω |
|
外部数字编程 |
输入0-5VDC，10kΩ；输出0-5VDC，5mA |
|
输出补偿 |
3% F.S. |
|
编程周期 |
10ms Min；9997 sec Max |
|
环境参数 |
|
|
工作温度 |
0-50℃ |
|
存贮温度 |
-25-85℃ |
|
湿度 |
95% |
|
温度系数 |
输出电压0.04%/℃；输出电流0.06%/℃ |
|
通风 |
侧面进风，后部出风 |
|
水冷（+WC选件） |
入口水温25℃ |
|
流量3.0GPM 20-30kW；4.5GPM 45-75kW；水压80PSI |
