TS系列可编程直流电源

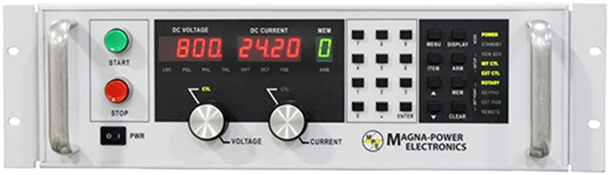

TS系列 5kW，10kW，15kW（3U）

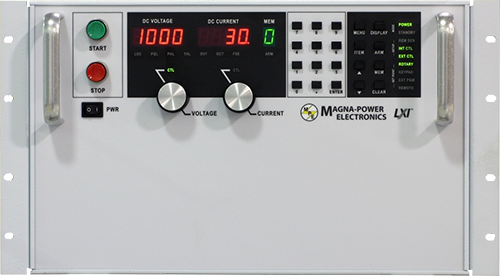

TS系列 20kW，25kW，30kW（6U）

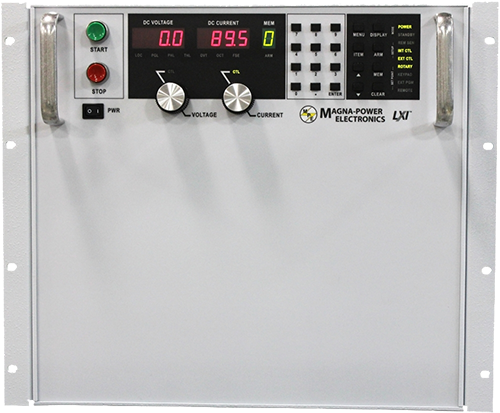

TS系列 45kW（9U）
■ 80种型号规格
■ 功率输出范围: 5kW-45kW
■ 电压输出范围: 0-5VDC至0 - 4000VDC
■ 电流输出范围: 0-1.2ADC至0-2700ADC
■ 标准37-pin光隔离数字&模拟用户接口
■ 前面板输出电压&电流显示: 含无极变速旋钮调整输出
■ 高工作效率: 满载下最高达 88% 效率
■ 标配RS232接口
选件：
■ 208/240VAC单相输入(+SP) （仅适用于5kW）
■ 高压隔离输出 (+ISO)
■ 电压快速变化 (+HS)
■ IEEE 488.2 GPIB接口 (+GPIB)
■ 以太网络接口 (+LXI)
■ 光伏模拟控制软件 (+PPPE)
■ RS485接口 (+RS485)
■ UID47通用接口 (+UID)
■ USB接口 (+USB)
■ 水冷组件 (+WC)
|
型号规格 |
|||||||||
|
|
5kW |
10kW |
15kW |
20kW |
25kW |
30kW |
45kW |
纹波mVrms |
效率 |
|
电压VDC |
电流ADC |
||||||||
|
5 |
900 |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
50 |
86 |
|
8 |
600 |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
40 |
86 |
|
10 |
500 |
900 |
N/A |
N/A |
N/A |
N/A |
N/A |
40 |
86 |
|
16 |
300 |
600 |
900 |
1200 |
1500 |
1800 |
2700 |
35 |
86 |
|
20 |
250 |
500 |
750 |
1000 |
1250 |
1500 |
2250 |
40 |
86 |
|
25 |
200 |
400 |
600 |
800 |
1000 |
1200 |
1800 |
40 |
86 |
|
32 |
150 |
300 |
450 |
600 |
750 |
900 |
1350 |
40 |
86 |
|
40 |
125 |
250 |
375 |
500 |
625 |
750 |
1125 |
40 |
87 |
|
50 |
100 |
200 |
300 |
400 |
500 |
600 |
900 |
50 |
87 |
|
60 |
83 |
166 |
249 |
342 |
415 |
498 |
747 |
60 |
87 |
|
80 |
62 |
124 |
186 |
248 |
310 |
372 |
558 |
60 |
87 |
|
100 |
50 |
100 |
150 |
200 |
250 |
300 |
450 |
60 |
87 |
|
125 |
40 |
80 |
120 |
160 |
200 |
240 |
360 |
100 |
87 |
|
160 |
31 |
62 |
93 |
124 |
155 |
186 |
279 |
120 |
87 |
|
200 |
25 |
50 |
75 |
100 |
125 |
150 |
225 |
125 |
87 |
|
250 |
20 |
40 |
60 |
80 |
100 |
120 |
180 |
130 |
88 |
|
300 |
16 |
32 |
48 |
64 |
80 |
96 |
144 |
160 |
88 |
|
375 |
13 |
26 |
39 |
52 |
65 |
78 |
117 |
170 |
88 |
|
400 |
12 |
24 |
36 |
48 |
60 |
72 |
108 |
180 |
88 |
|
500 |
10 |
20 |
30 |
40 |
50 |
60 |
90 |
220 |
88 |
|
600 |
8 |
16 |
24 |
32 |
40 |
48 |
72 |
250 |
88 |
|
800 |
6 |
12 |
18 |
24 |
30 |
36 |
54 |
300 |
88 |
|
1000 |
5 |
10 |
15 |
20 |
25 |
30 |
45 |
350 |
88 |
|
1250 |
4 |
8 |
12 |
16 |
20 |
24 |
36 |
375 |
88 |
|
1500 |
3.3 |
6.6 |
9.9 |
13.2 |
16.5 |
19.8 |
27.7 |
400 |
88 |
|
2000 |
2.5 |
5.0 |
7.5 |
10.0 |
12.5 |
15.0 |
22.5 |
450 |
88 |
|
3000 |
1.6 |
3.2 |
4.8 |
6.4 |
8.0 |
9.6 |
14.4 |
500 |
88 |
|
4000 |
1.2 |
2.4 |
3.6 |
4.8 |
6.0 |
7.2 |
10.8 |
550 |
88 |
|
输入参数 |
||||||||
|
|
5kW |
10kW |
15kW |
20kW |
25kW |
30kW |
45kW |
75kW |
|
208/240Vac 3Φ |
19 |
36 |
54 |
72 |
90 |
108 |
162 |
19 |
|
380V/415ac 3Φ |
10 |
21 |
30 |
40 |
50 |
60 |
90 |
10 |
|
440/480Vac 3Φ |
9 |
18 |
27 |
36 |
45 |
54 |
81 |
9 |
|
频率 |
50 Hz - 400Hz (操作范围45 Hz -440 Hz) |
|||||||
|
功率因数 |
> 0.92 (三相，最大功率), > 0.70 (单相，最大功率) |
|
输出参数 |
||
|
纹波 |
见型号规格表 |
|
|
线性调整率 |
电压: ± 0.004% F.S. |
|
|
电流: ± 0.02% F.S. |
||
|
负载调整率 |
电压: ± 0.01% F.S. |
|
|
电流: ± 0.04% F.S. |
||
|
负载响应 |
2ms, ±1%,负载变化50%-100%或100%-50% |
|
|
效率 |
≥ 86%，满载，见型号规格表 |
|
|
8小时稳定度 |
±0.10%，开机30分钟后 |
|
|
隔离 |
一般规格 |
最大输入隔离电压：±2500VAC |
|
最大输出隔离电压：±1000VDC(输出电压≤1000VDC时) |
||
|
+ISO选件 |
最大输出隔离电压：2000VDC+VO/2 (输出电压≥1000VDC，或选用ISO选件时)，VO：各型号输出满量程电压 |
|
|
最大斜率 |
一般规格 |
100ms，输出电压0-63% |
|
100ms，输出电流0-63% |
||
|
+HS选件 |
4ms，输出电压0-63% |
|
|
8ms，输出电流0-63% |
||
|
带宽 |
一般规格 |
3HZ，遥控模拟电压编程 |
|
2HZ，遥控模拟电流编程 |
||
|
+HS选件 |
60HZ，遥控模拟电压编程 |
|
|
45HZ，遥控模拟电流编程 |
|
物理参数 |
|||
|
功率 |
尺寸( H"×W"×D" ) inch/cm |
Rack Units |
重量 |
|
5kW |
5.25 x 19 x 24 in (13.3 x 48.3 x 61.0 cm) |
3U |
74 lbs (33.60 kg) |
|
10kW |
5.25 x 19 x 24 in (13.3 x 48.3 x 61.0 cm) |
3U |
94 lbs (42.64 kg) |
|
15kW |
5.25 x 19 x 24 in (13.3 x 48.3 x 61.0 cm) |
3U |
114 lbs (51.71 kg) |
|
20kW |
10.25 x 19 x 24 in (26.0 x 48.3 x 61.0 cm) |
6U |
197 lbs (89.36 kg) |
|
25kW |
10.25 x 19 x 24 in (26.0 x 48.3 x 61.0 cm) |
6U |
217 lbs (98.43 kg) |
|
30kW |
10.25 x 19 x 24 in (26.0 x 48.3 x 61.0 cm) |
6U |
237 lbs (107.50 kg) |
|
45kW |
15.75 x 19 x 24 in (40.0 x 48.3 x 61.0 cm) |
9U |
349 lbs (158.30 kg |
|
控制参数 |
|
|
电压可编程准确度 |
± 0.075% F.S. |
|
过压可编程准确度 |
± 0.075% F.S. |
|
电流可编程准确底 |
± 0.075% F.S. |
|
过流可编程准确度 |
± 0.075% F.S. |
|
电压回读准确度 |
± 0.2% F.S. |
|
电流回读准确度 |
± 0.2% F.S. |
|
外部模拟编程电压 |
0-10VDC |
|
外部模拟输出阻抗 |
电压输出100Ω，电流输出100Ω，10VDC 1Ω |
|
外部数字编程 |
输入0-5VDC，10kΩ；输出0-5VDC，5mA |
|
输出补偿 |
3% F.S. |
|
编程周期 |
10ms Min；9997 sec Max |
|
环境参数 |
|
|
工作温度 |
0-50℃ |
|
存贮温度 |
-25-85℃ |
|
湿度 |
95% |
|
温度系数 |
输出电压0.04%/℃；输出电流0.06%/℃ |
|
通风 |
侧面进风，后部出风 |
|
水冷（+WC选件） |
入口水温25℃ |
|
流量1.5GPM 15kW；3.0GPM 20-30kW；4.5GPM 45kW；最大水压80PSI |
